SC/APC، LC/UPC چیستند؟

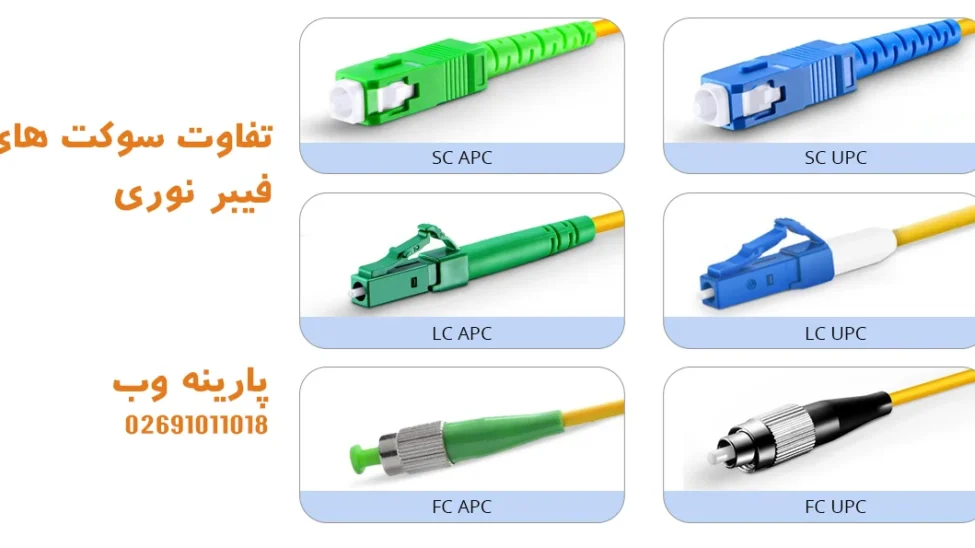

ممکن است نام‌های SC UPC، LC UPC، SC APC، LC APC، FC APC، FC UPC را شنیده باشید؟ منظور از آنها چیست؟ LC، SC و FC ساختارهای مختلف انواع کانکتور فیبر را نشان می‌دهند، در حالی که UPC و APC اشکال مختلف پرداخت سطوح انتهایی کانکتور فیبر را نشان می‌دهند. پیش از این، مطابق با معیارهای طبقه‌بندی ساختارهای مختلف انواع کانکتور فیبر، انواع کانکتور فیبر LC، SC، FC، ST، MTP و MPO را معرفی کرده‌ایم. امروز، این پست انواع کانکتور فیبر APC، UPC و PC را معرفی می‌کند که بر اساس شکل‌های مختلف سطوح انتهایی فیبر با زاویه پرداخت متفاوت طبقه‌بندی می‌شوند. در ادامه، این پست به معرفی سبک پرداخت، ساختار، تفاوت، کاربرد و توجه به کاربرد این کانکتورها خواهد پرداخت. برای خرید مودم فیبر نوری بهتر است کمی در این مورد اطلاعات بدست آوریم. با پارینه وب همراه باشید.

مقدمه انواع کانکتور فیبر APC، UPC، PC

قبل از معرفی کانکتورهای APC، UPC و PC، باید توجه داشت که برای حداکثر کوپل کردن نور خروجی فیبر از فیبر فرستنده به فیبر گیرنده، دو سطح انتهایی فیبرهای نوری باید به طور دقیق متصل شوند. اتصال دقیق عمدتاً توسط کیفیت اتصال فیزیکی فیبر تعیین می‌شود که در افت ورودی و افت بازگشتی فیبر اهمیت دارد. افت ورودی و افت بازگشتی دقیقاً عملکرد فیبرهای نوری را اندازه‌گیری می‌کنند. بنابراین، اتصالات فیزیکی فیبر، که به عنوان اشکال مختلف سطح انتهایی صیقلی فیبر نیز شناخته می‌شوند، برای عملکرد فیبرهای نوری ضروری هستند. شکل سطوح انتهایی فیبر نوری عمدتاً سه نوع کانکتور PC، APC و UPC را تجربه کرده است.

کانکتور APC چیست؟

کانکتور APC امروزه پرکاربردترین نوع کانکتور فیبر است. “APC” مخفف Angled Physical Connect است. زاویه سطح انتهایی فرول، زاویه ۸ درجه است که برای اتصال محکم سطوح انتهایی فیبر بسیار مفید است.

به دلیل شیب‌دار بودن انتهای کانکتور، کانکتور فیبر APC به نور اجازه می‌دهد تا به جای بازتاب به سمت منبع نور، به روکش فیبر منعکس شود و در نتیجه تلفات بازگشتی فیبر را به میزان قابل توجهی کاهش می‌دهد. تلفات بازگشتی کانکتور فیبر نوری APC معمولاً -۶۰dB است که کمترین مقدار در بین سه نوع کانکتور فیبر UPC، APC و PC است.

کانکتور PC چیست؟

کانکتور PC مخفف کانکتور فیبر با تماس فیزیکی است که اجازه می‌دهد سطوح انتهایی دو فیبر در تماس مستقیم با یکدیگر قرار گیرند. سطح انتهایی فیبر شبیه به یک سطح کروی محدب صیقل داده شده است. با این حال، از آنجایی که شعاع انحنای آن بزرگ است، صاف به نظر می‌رسد. هسته فیبر نوری در بالاترین نقطه خمش قرار دارد که به طور موثر شکاف هوا را در اجزای فیبر کاهش می‌دهد و در نتیجه امکان تماس فیزیکی دو سطح انتهایی فیبر را فراهم می‌کند.

کانکتور PC فیبر نوری قدیمی‌ترین کانکتور در بین سه کانکتور است. ساختار تقریباً صاف سطح انتهایی برای کاهش تلفات بازگشتی کافی نیست. از آنجایی که کانکتور PC تلفات بازگشتی نسبتاً بالایی حداقل -۴۰dB دارد، از رده خارج شده و با کانکتورهای UPC و APC بهینه شده جایگزین شده است.

کانکتور UPC چیست؟

کانکتور UPC نسخه ارتقا یافته PC است. “UPC” مخفف Ultra Physical Contact (تماس فیزیکی فوق‌العاده) است. کانکتور فیبر UPC از کانکتور قدیمی PC تکامل یافته است و هنوز از یک سطح کروی محدب استفاده می‌کند، اما بیشتر شبیه شکل گنبدی است زیرا شعاع انحنای آن کوچکتر از کانکتور PC است. منحنی برجسته، تماس دقیق‌تری را بین دو سطح انتهایی فیبر امکان‌پذیر می‌کند. علاوه بر این، از یک فناوری چاپ بهینه استفاده می‌کند که منجر به پرداخت سطح فیبر بهتری می‌شود. بنابراین، کانکتور صیقلی UPC دارای تلفات بازگشتی کمتر -۵۰dB نسبت به کانکتور PC است.

مقایسه: APC در مقابل UPC در مقابل PC

نوع کانکتور فیبر

اتلاف بازگشتی

شکل سطح انتهایی

APC

-60dB

UPC

-50dB

PC

-40dB

APC در مقابل UPC در مقابل PC

UPC در مقابل PC

ساختار سطح انتهایی – تفاوت اساسی بین UPC در مقابل PC در ساختار سطح انتهایی کانکتورهای فیبر است. کانکتور PC دارای سطح تقریباً صافی است، در حالی که UPC مانند یک سطح کروی محدب گنبدی شکل به نظر می‌رسد.

فناوری صیقل‌کاری – UPC از فناوری صیقل‌کاری گسترده و بهینه استفاده می‌کند و سطح فیبر بهتری نسبت به PC به دست می‌آورد.

افت برگشتی – ساختار و فناوری صیقل‌کاری متفاوت منجر به عملکرد متفاوت افت برگشتی می‌شود. حداقل افت برگشتی کانکتور UPC -50dB است در حالی که کانکتور PC -40dB است.

APC در مقابل UPC

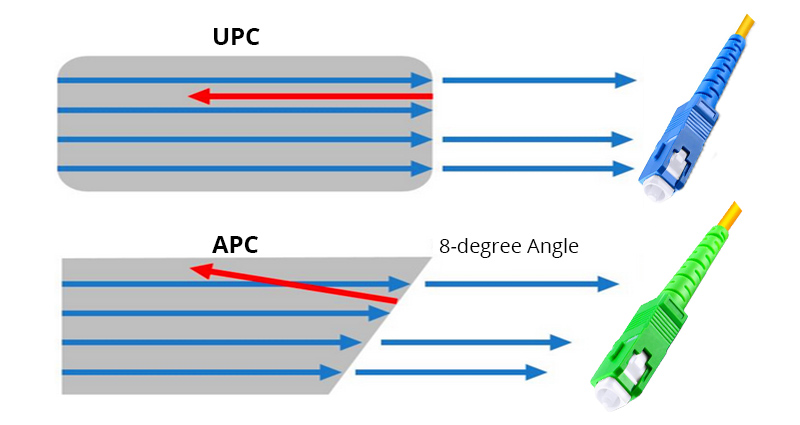

ساختار سطح انتهایی – مشابه UPC و PC، تفاوت اساسی بین APC در مقابل UPC نیز در ساختار سطح انتهایی آنهاست. سطح انتهایی کانکتور UPC به شکل یک کروی محدب مسطح بدون زاویه است. به جای صاف بودن، کانکتور APC سطح انتهایی شیب‌دار است و زاویه کانکتور APC 8 درجه است. سطح شیب‌دار ۸ درجه‌ای امکان تماس دقیق‌تر دو سطح انتهایی روی دو فیبر را فراهم می‌کند، همچنین با بازتاب نور به روکش فیبر، بازتاب پشتی را به طور موثری کاهش می‌دهد.

تلفات بازگشتی – کانکتور APC بهترین عملکرد تلفات بازگشتی -۶۰dB را دارد. تلفات بازگشتی کانکتور UPC -50dB است که بالاتر از PC اما کمتر از APC است.

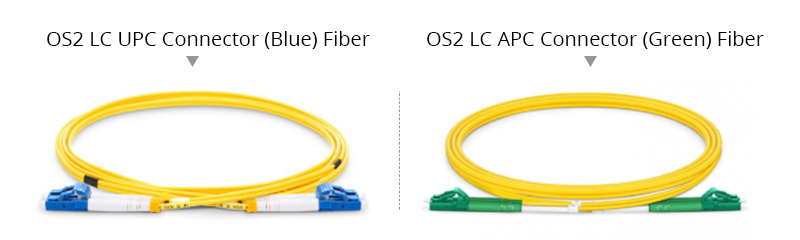

رنگ – طبق استانداردهای صنعتی، رنگ معمولی کانکتور APC سبز است در حالی که کانکتور UPC آبی است. شما به راحتی می‌توانید APC را از UPC با رنگ آنها تشخیص دهید. به عنوان مثال، همانطور که شکل زیر نشان می‌دهد، کانکتورهای LC UPC به فیبر تک حالته داپلکس OS2 کانکتور LC UPC آبی هستند و کانکتورهای LC APC به فیبر تک حالته داپلکس OS2 کانکتور LC APC سبز هستند.

نحوه انتخاب بین APC و UPC

اگر کاربرد شما به تلفات بازگشتی حساس است، مانند کاربردهای سیستم FTTx و WDM، کانکتور APC بیشتر پیشنهاد می‌شود. با توجه به اینکه کانکتور UPC هزینه کمتری نسبت به کانکتور APC دارد، می‌تواند بهترین انتخاب برای کاربردهای کم‌حساس‌تر باشد زیرا تقریباً عملکرد معادل APC را ارائه می‌دهد. بنابراین می‌توان مشاهده کرد که کانکتورهای UPC به طور گسترده در شبکه‌های فیبر امروزی استفاده می‌شوند.

انتخاب بین APC و UPC بستگی به نیاز شما در شبکه فیبر نوری دارد. تفاوت اصلی این دو نوع کانکتور در نحوه پولیش سطح انتهایی فیبر نوری است:

• APC (Angled Physical Contact): سطح انتهایی فیبر با زاویه ۸ درجه پولیش شده است که باعث کاهش بازتاب نور و بهبود عملکرد در کاربردهای حساس مانند ارتباطات FTTH و شبکه‌های مخابراتی می‌شود. رنگ استاندارد این کانکتورها معمولاً سبز است.

• UPC (Ultra Physical Contact): سطح انتهایی فیبر به‌صورت صاف و بدون زاویه پولیش شده است که باعث کاهش افت سیگنال و افزایش کیفیت انتقال داده در کاربردهای عمومی مانند دیتاسنترها و شبکه‌های تلویزیونی می‌شود. رنگ استاندارد این کانکتورها معمولاً آبی است.

اگر نیاز به حداقل بازتاب نور دارید، APC گزینه بهتری است. اما اگر کیفیت سیگنال و کاهش افت اتصال برای شما مهم‌تر است، UPC انتخاب مناسبی خواهد بود.

آیا قصد خرید تجهیزات فیبر نوری دارید؟ با پارینه وب تماس بگیرید.

آیا PC، UPC، APC با یکدیگر سازگار هستند؟

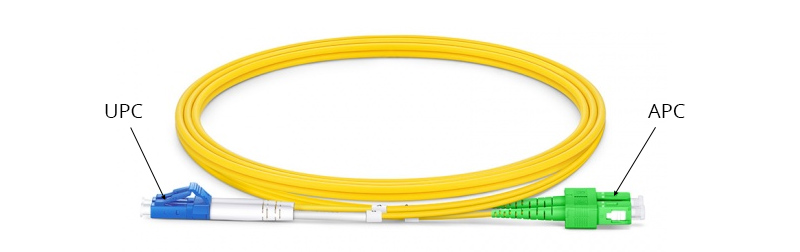

از آنجایی که هر دو کانکتور PC و UPC دارای سطح صاف هستند، با یکدیگر سازگار هستند و هنگام استفاده می‌توانند با هم ترکیب شوند. با این حال، باید توجه داشت که کانکتورهای APC و UPC سازگار نیستند و نمی‌توان آنها را به یکدیگر متصل کرد. در غیر این صورت، سطح فیبر آسیب دائمی خواهد دید. اگر می‌خواهید APC را به UPC متصل کنید، کابل فیبر متصل به کانکتور APC و UPC در هر دو انتها مفید است، همانطور که در زیر نشان داده شده است.
